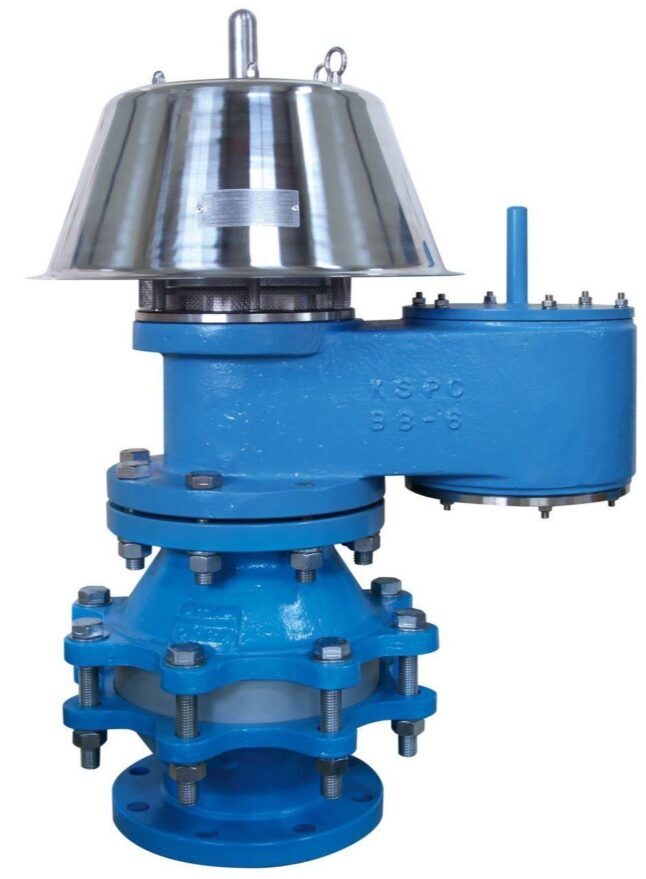

شیر تنفسی فشار و خلأ مخازن نفتی (Pressure Vacuum Relief Valve)
شیر تنفسی فشار و خلأ یا PVRV برای کنترل فشار مثبت و خلأ در مخازن اتمسفریک و جلوگیری از افزایش یا کاهش بیش از حد فشار مخزن به‌کار می‌رود. انتخاب شیر تنفسی مناسب به عواملی مانند فشار و خلأ تنظیمی، ظرفیت موردنیاز، شرایط تنفس مخزن، نوع سیال، متریال و الزامات فنی پروژه بستگی دارد. ایمن انرژی فامیتا می‌تواند بر اساس اطلاعات فنی پروژه، مدل مناسب PVRV را برای تأمین و استعلام قیمت پیشنهاد دهد.
بررسی شیر تنفسی فشار و خلأ مخازن نفتی (PVRV)
شیر تنفسی فشار و خلأ یا PVRV (Pressure Vacuum Relief Valve) یکی از تجهیزات مهم در سیستم حفاظت از مخازن ذخیره اتمسفریک است. این تجهیز برای کنترل فشار مثبت و خلأ ایجادشده در داخل مخزن به‌کار می‌رود و از قرار گرفتن مخزن در شرایط فشار یا خلأ نامناسب جلوگیری می‌کند.
در مخازن ذخیره، تغییرات دمای محیط و همچنین فرآیندهای پر و خالی شدن مخزن می‌تواند باعث تغییر فشار داخلی شود. شیر تنفسی با واکنش به این تغییرات، امکان تخلیه یا ورود هوا و بخارات را متناسب با شرایط عملکرد فراهم می‌کند و به حفظ فشار داخلی مخزن در محدوده طراحی کمک می‌کند.
نحوه عملکرد شیر تنفسی PVRV
PVRV به‌صورت همزمان وظیفه کنترل فشار مثبت (Pressure) و خلأ (Vacuum) مخزن را بر عهده دارد. در صورت افزایش فشار داخلی تا نقطه تنظیم، بخش فشار شیر عمل کرده و مسیر مناسب برای تخلیه بخارات فراهم می‌شود. در شرایط ایجاد خلأ نیز مکانیزم مربوط به بخش خلأ عمل می‌کند تا از افزایش بیش از حد خلأ داخل مخزن جلوگیری شود.
مقدار دقیق فشار و خلأ عملکرد باید متناسب با طراحی مخزن، شرایط فرآیند و الزامات پروژه تعیین شود. بنابراین انتخاب PVRV صرفاً بر اساس سایز اتصال انجام نمی‌شود و بررسی شرایط فنی مخزن اهمیت دارد.
مزایای استفاده از شیر تنفسی مخزن
- کنترل فشار مثبت و خلأ داخل مخزن
- کمک به حفاظت مکانیکی مخزن در برابر شرایط نامناسب فشار
- کاهش خروج غیرضروری بخارات در شرایط عادی عملکرد
- کمک به کاهش تلفات محصول در مخازن ذخیره
- امکان استفاده در سیستم‌های ذخیره‌سازی سیالات مختلف، متناسب با طراحی و متریال انتخابی
- امکان تجهیز به Flame Arrestor در مدل‌های قابل تجهیز
کاربرد شیر فشار و خلأ
شیرهای تنفسی PVRV در مخازن ذخیره اتمسفریک و سیستم‌های نگهداری سیالات مورد استفاده قرار می‌گیرند. کاربرد دقیق تجهیز به نوع سیال، طراحی مخزن، شرایط کاری و الزامات پروژه بستگی دارد.
این تجهیز می‌تواند در پروژه‌های مرتبط با مخازن ذخیره مواد نفتی، سوخت و برخی مواد شیمیایی مورد استفاده قرار گیرد؛ مشروط بر اینکه مشخصات فنی شیر با شرایط فرآیند و الزامات پروژه مطابقت داشته باشد.
راهنمای انتخاب شیر تنفسی PVRV
برای انتخاب صحیح شیر تنفسی، صرفاً دانستن سایز اتصال کافی نیست. اطلاعات فنی مخزن و شرایط کاری باید بررسی شود. مهم‌ترین پارامترهای مورد توجه عبارت‌اند از:
- حجم و ابعاد مخزن
- نوع سیال ذخیره‌شده
- فشار کاری و محدوده فشار مجاز مخزن
- خلأ مجاز مخزن
- فشار و خلأ تنظیمی موردنیاز
- ظرفیت موردنیاز برای تنفس مخزن
- دمای کاری
- سایز و نوع اتصال
- متریال موردنیاز
- استانداردها و الزامات فنی پروژه
بررسی این پارامترها به انتخاب مدل و سایز مناسب PVRV کمک می‌کند. برای انتخاب دقیق، پیشنهاد فنی باید بر اساس اطلاعات واقعی مخزن و دیتاشیت سازنده انجام شود.
استعلام قیمت شیر تنفسی PVRV
قیمت شیر تنفسی فشار و خلأ به عواملی مانند سایز، متریال، نوع اتصال، محدوده فشار و خلأ تنظیمی، ظرفیت و مشخصات فنی موردنیاز پروژه بستگی دارد. برای دریافت قیمت و بررسی مدل مناسب، مشخصات فنی مخزن و شرایط کاری پروژه را برای کارشناسان ایمن انرژی فامیتا ارسال کنید.
برای آشنایی با سایر تجهیزات ایمنی مخازن نفتی و تجهیزات مورد استفاده در مخازن ذخیره، می‌توانید محصولات مرتبط را مشاهده کنید.
همچنین برای اندازه‌گیری و نمونه‌گیری از مخزن، دریچه اندازه‌گیری مخزن یکی از تجهیزات کاربردی مرتبط با این سیستم‌ها است.
سوالات متداول شیر تنفسی فشار و خلأ
شیر تنفسی PVRV چیست؟
PVRV یا Pressure Vacuum Relief Valve شیری است که برای کنترل فشار مثبت و خلأ در مخازن ذخیره مورد استفاده قرار می‌گیرد و به حفظ شرایط فشار داخلی مخزن در محدوده طراحی کمک می‌کند.
تفاوت عملکرد بخش Pressure و Vacuum چیست؟
بخش Pressure برای کنترل افزایش فشار داخلی مخزن و بخش Vacuum برای کنترل ایجاد خلأ بیش از حد در مخزن عمل می‌کند. عملکرد هر بخش بر اساس نقطه تنظیم و شرایط طراحی تجهیز تعیین می‌شود.
برای انتخاب PVRV چه اطلاعاتی لازم است؟
حجم مخزن، نوع سیال، فشار و خلأ مجاز، فشار و خلأ تنظیمی، ظرفیت تنفس، دمای کاری، سایز اتصال و الزامات فنی پروژه از اطلاعات مهم برای انتخاب شیر تنفسی مناسب هستند.
آیا PVRV قابلیت تجهیز به شعله‌گیر دارد؟
برخی مدل‌های PVRV قابلیت تجهیز به شعله‌گیر (Flame Arrestor) را دارند. امکان استفاده از شعله‌گیر باید بر اساس مدل شیر، نوع کاربرد و الزامات فنی پروژه بررسی شود.
