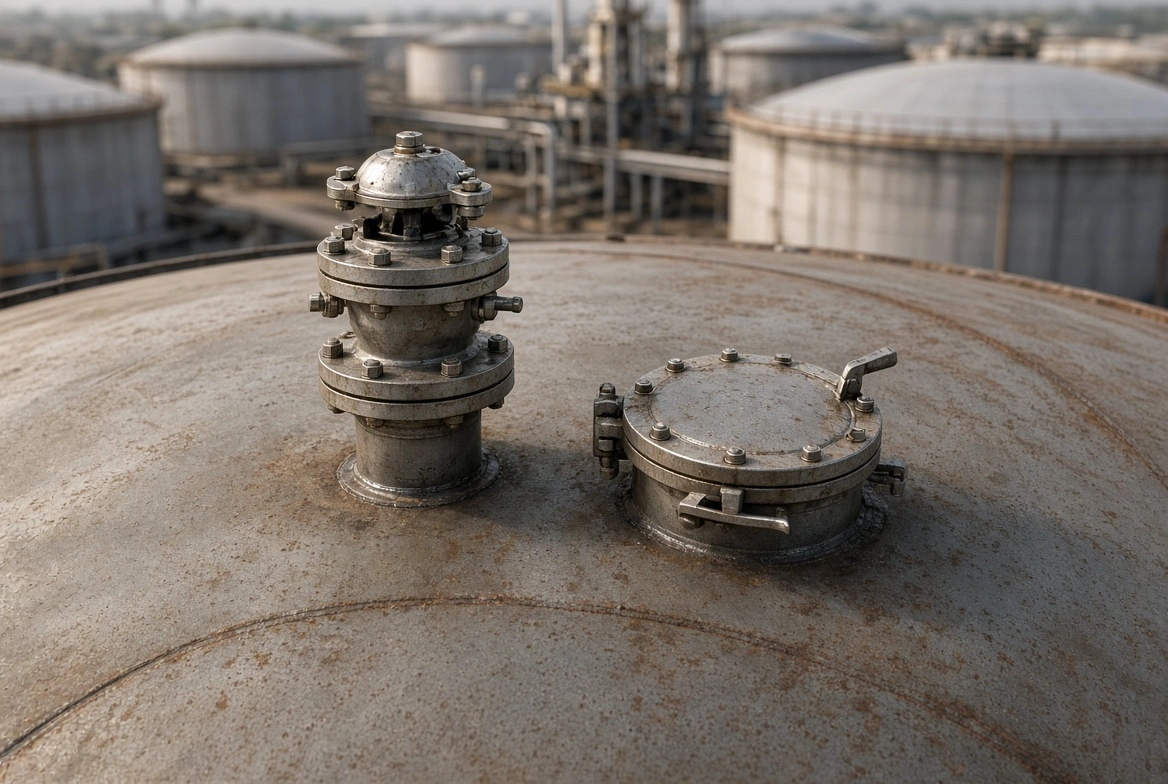

تفاوت PVRV و Gauge Hatch در مخازن نفتی
در سیستم‌های ذخیره‌سازی نفت و فرآورده‌های هیدروکربنی، هر تجهیز روی سقف مخزن وظیفه مشخصی دارد. یکی از اشتباهات رایج در طراحی و بهره‌برداری، یکسان دانستن عملکرد تجهیزات مختلف است. برای مثال، شیر تنفسی PVRV و دریچه Gauge Hatch هر دو ممکن است روی سقف مخزن دیده شوند، اما نقش مهندسی کاملاً متفاوتی دارند.
PVRV یک تجهیز حفاظتی برای کنترل فشار و خلأ است، در حالی که Gauge Hatch بیشتر برای اندازه‌گیری سطح، نمونه‌برداری و دسترسی عملیاتی محدود استفاده می‌شود. شناخت تفاوت این دو تجهیز، بخش مهمی از انتخاب صحیح تجهیزات ایمنی مخازن نفتی محسوب می‌شود.
شیر تنفسی PVRV چگونه کار می‌کند؟
PVRV از دو عملکرد اصلی تشکیل شده است: تخلیه فشار اضافی و جلوگیری از ایجاد خلأ. در زمان افزایش دمای محیط یا افزایش بخارات داخل مخزن، فشار بالا می‌رود و شیر فشار باز می‌شود. در زمان کاهش فشار، مسیر خلأ فعال شده و هوا یا گاز جبرانی وارد مخزن می‌شود.
نکات مهم در انتخاب PVRV:
- فشار تنظیمی باید با طراحی مخزن هماهنگ باشد.
- ظرفیت عبوری باید مطابق شرایط عملیاتی انتخاب شود.
- جنس قطعات داخلی باید با سیال سازگار باشد.
دریچه Gauge Hatch چه کاربردی دارد؟
Gauge Hatch تجهیزی مکانیکی برای دسترسی کنترل‌شده به داخل مخزن است. این تجهیز معمولاً همراه با تجهیزات اندازه‌گیری سطح استفاده می‌شود.
وظایف اصلی آن:
- ایجاد نقطه دسترسی برای اندازه‌گیری
- امکان نمونه‌برداری
- کاهش نیاز به باز کردن مسیرهای بزرگ دسترسی
تفاوت عملکردی PVRV و Gauge Hatch
تفاوت اصلی این دو تجهیز در هدف طراحی آنها است:
- PVRV برای حفاظت فشار و خلأ طراحی شده است.
- Gauge Hatch برای عملیات اندازه‌گیری و دسترسی طراحی شده است.
به عبارت دیگر، PVRV یک تجهیز ایمنی فعال در برابر شرایط فشار غیرعادی است، اما Gauge Hatch یک تجهیز عملیاتی با ملاحظات ایمنی است.
ارتباط PVRV و Gauge Hatch در طراحی مخزن در یک طراحی مناسب، این دو تجهیز مکمل یکدیگر هستند. مخزن ممکن است به چند نقطه دسترسی و چند مسیر تنفسی نیاز داشته باشد. استفاده صحیح از هر تجهیز باعث کاهش ریسک عملیاتی می‌شود.
در پروژه‌های واقعی، مشکلاتی مانند:
- افزایش فشار ناشی از گرمای محیط
- تغییرات سریع سطح مخزن
- تجمع گردوغبار روی تجهیزات
- خوردگی قطعات باید در برنامه نگهداری لحاظ شوند.
راهنمای انتخاب صحیح تجهیزات ایمنی مخازن نفتی برای انتخاب مناسب باید بررسی شود:
- نوع مخزن و سقف آن
- سیال ذخیره‌شده
- شرایط اقلیمی
- فشار و خلأ طراحی
- الزامات API و استانداردهای سایت
استفاده از تجهیزات استاندارد مانند شیر تنفسی PVRV و دریچه Gauge Hatch زمانی بیشترین اثربخشی را دارد که بخشی از یک سیستم کامل تجهیزات ایمنی مخازن نفتی باشد.
نگهداری و بازرسی دوره‌ای برنامه نگهداری باید شامل:
- بررسی خوردگی
- کنترل عملکرد دیسک‌ها
- تمیزکاری مسیرهای عبور
- بررسی آب‌بندی
- ثبت نتایج بازرسی
نتیجه‌گیری
PVRV و Gauge Hatch دو تجهیز متفاوت اما مکمل در سیستم‌های ذخیره‌سازی هستند. شناخت دقیق کاربرد هرکدام، انتخاب صحیح و نگهداری منظم، باعث افزایش ایمنی، کاهش خرابی و بهبود عملکرد مخازن نفتی می‌شود. در طراحی سیستم‌های Tank Safety نباید این تجهیزات جدا از یکدیگر دیده شوند، بلکه باید به عنوان اجزای یک راهکار جامع ایمنی بررسی شوند
سوالات متداول
PVRV فشار مخزن را کنترل می‌کند، اما Gauge Hatch برای اندازه‌گیری و دسترسی عملیاتی کاربرد دارد.
بسیاری از مخازن ذخیره نیازمند سیستم ونتینگ مناسب هستند، اما نوع و ظرفیت تجهیز باید بر اساس طراحی مخزن مشخص شود
بله، طراحی و آب‌بندی صحیح آن می‌تواند ریسک نشت بخارات و مشکلات عملیاتی را کاهش دهد.
API 2000 یکی از مهم‌ترین استانداردهای مرتبط با ونتینگ مخازن است.
