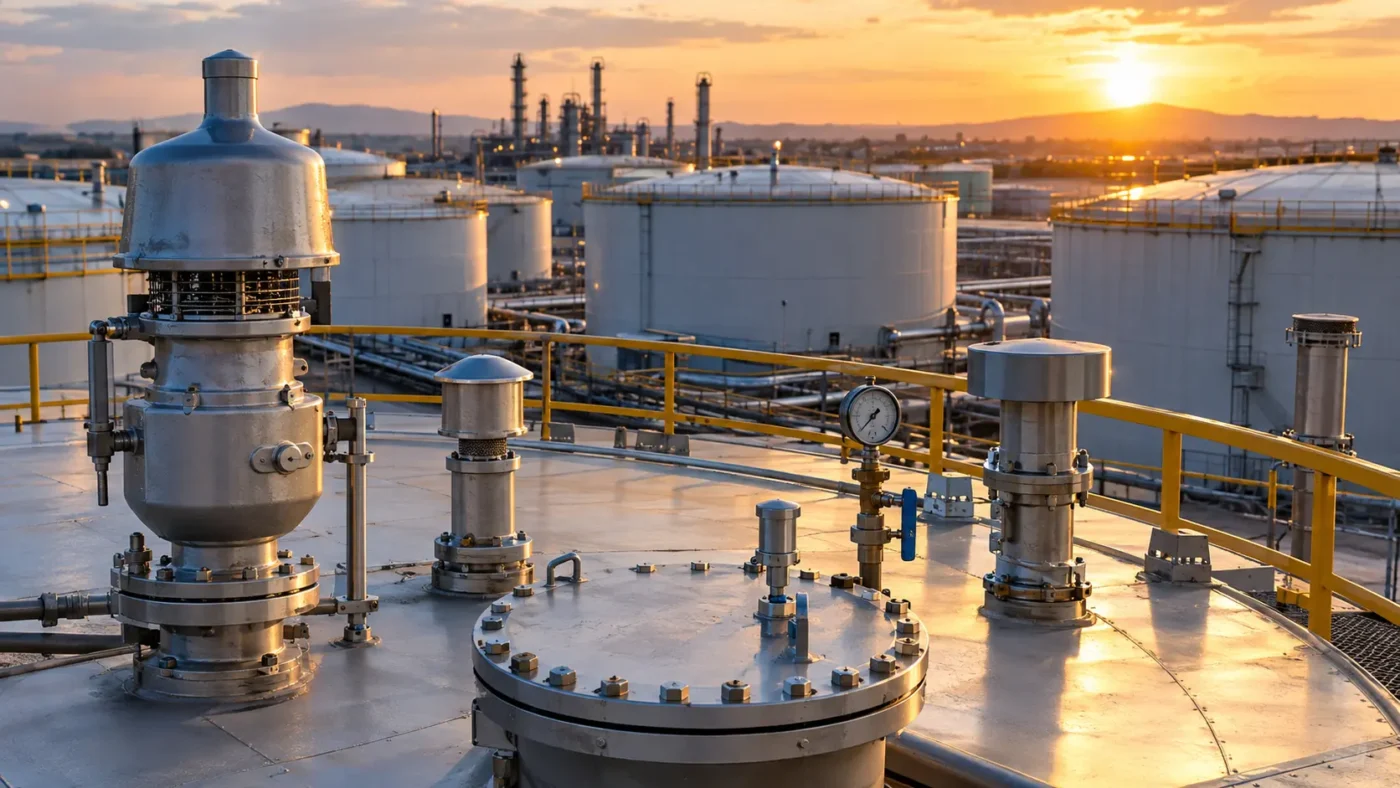

مخازن ذخیره‌سازی نفت، فرآورده‌های نفتی و مواد هیدروکربنی از مهم‌ترین بخش‌های هر سایت پالایشی و پتروشیمی هستند. کنترل فشار داخلی، جلوگیری از ایجاد خلأ، کاهش ریسک آتش‌سوزی و حفظ یکپارچگی مکانیکی مخزن، نیازمند استفاده صحیح از تجهیزات ایمنی مخازن نفتی است. یک مخزن ممکن است در اثر تغییرات دما، پر و خالی شدن، تبخیر محصول یا شرایط عملیاتی متغیر با فشارهای غیرطراحی مواجه شود.
تجهیزات ایمنی مخازن نفتی مجموعه‌ای از تجهیزات مکانیکی و کنترلی هستند که برای محافظت از مخزن و کارکنان طراحی می‌شوند. در میان این تجهیزات، شیر تنفسی PVRV و دریچه Gauge Hatch نقش مهمی در مدیریت ونتینگ، دسترسی عملیاتی و پایش شرایط داخل مخزن دارند. انتخاب صحیح این تجهیزات باید بر اساس مشخصات سیال، فشار کاری، دمای محیط، نوع سقف مخزن و الزامات استاندارد انجام شود.
چرا ایمنی مخازن نفتی اهمیت دارد؟
مخازن ذخیره‌سازی معمولاً با سیالات قابل اشتعال یا فرار کار می‌کنند. هرگونه افزایش فشار کنترل‌نشده می‌تواند باعث آسیب به سقف یا بدنه مخزن شود و ایجاد خلأ نیز ممکن است موجب تغییر شکل سازه‌ای گردد.
دلایل اصلی اهمیت تجهیزات ایمنی مخازن نفتی عبارت‌اند از:
- جلوگیری از فشار مثبت بیش از حد در مخزن
- جلوگیری از فروپاشی ناشی از فشار منفی
- کنترل انتشار بخارات هیدروکربنی
- افزایش ایمنی آتش‌نشانی و کاهش ریسک انفجار
- حفاظت از سرمایه‌های فیزیکی و محیط زیست
در پروژه‌های صنعتی، طراحی و انتخاب این تجهیزات معمولاً با توجه به استانداردهایی مانند API 2000 برای ونتینگ مخازن، API 650 برای طراحی مخازن ذخیره و الزامات NFPA در زمینه ایمنی حریق انجام می‌شود.
انواع اصلی تجهیزات ایمنی مخازن نفتی
شیر تنفسی PVRV
یکی از اصلی‌ترین تجهیزات کنترلی روی مخازن، شیر تنفسی PVRV است. این تجهیز ترکیبی از شیر اطمینان فشار و شیر خلأ است که اجازه می‌دهد مخزن در محدوده فشار طراحی تنفس کند.
زمانی که فشار داخل مخزن افزایش پیدا می‌کند، بخش فشارشکن باز شده و بخارات اضافی تخلیه می‌شوند. هنگام کاهش فشار، مانند زمان تخلیه سریع محصول یا سرد شدن محیط، بخش خلأ فعال شده و از ایجاد فشار منفی جلوگیری می‌کند.
مزایای اصلی PVRV:
- محافظت همزمان در برابر فشار مثبت و منفی
- کاهش خروج غیرضروری بخارات
- کمک به افزایش عمر مخزن
- عملکرد خودکار بدون نیاز به انرژی خارجی
با این حال، PVRV نیازمند انتخاب دقیق فشار تنظیمی، نگهداری دوره‌ای و بررسی رسوبات یا چسبندگی دیسک‌ها است. در مناطق گرمسیر، افزایش دما و انبساط بخارات می‌تواند باعث عملکرد مکرر شیر شود و انتخاب سایز نامناسب مشکلات عملیاتی ایجاد کند.
دریچه Gauge Hatch
دریچه Gauge Hatch یکی دیگر از تجهیزات مهم روی سقف مخازن است که برای اندازه‌گیری سطح سیال، نمونه‌برداری یا دسترسی محدود عملیاتی استفاده می‌شود. این تجهیز معمولاً روی مخازن سقف ثابت نصب شده و امکان انجام عملیات اندازه‌گیری را بدون باز کردن کامل مسیر دسترسی فراهم می‌کند.
کاربردهای رایج Gauge Hatch:
- اندازه‌گیری دستی سطح مخزن
- نمونه‌برداری از محصول
- دسترسی کنترل‌شده برای عملیات بازرسی
در انتخاب Gauge Hatch باید به جنس بدنه، نوع آب‌بندی، سازگاری با سیال و الزامات ایمنی سایت توجه شود.
تجهیزات مکمل در ایمنی مخازن
علاوه بر PVRV و Gauge Hatch، تجهیزات دیگری نیز در سیستم ایمنی مخزن استفاده می‌شوند:
- Flame Arrestor برای جلوگیری از انتقال شعله
- Emergency Vent برای شرایط اضطراری آتش‌سوزی
- Level Gauge برای پایش سطح
- سیستم‌های سقف شناور و آب‌بندی
- سیستم ارتینگ و حفاظت الکتریکی
استانداردهای مهم در انتخاب تجهیزات ایمنی مخازن نفتی
استاندارد API 2000 یکی از مهم‌ترین مراجع برای طراحی و انتخاب سیستم‌های ونتینگ مخازن ذخیره است. این استاندارد روش‌های محاسبه ظرفیت تنفسی مورد نیاز را بررسی می‌کند.
API 650 الزامات طراحی مخازن ذخیره فولادی را پوشش می‌دهد و NFPA نیز در حوزه حفاظت در برابر حریق و مدیریت ریسک مواد قابل اشتعال اهمیت دارد.
در عمل، مهندس انتخاب تجهیز باید موارد زیر را بررسی کند:
- فشار و خلأ طراحی مخزن
- نوع محصول ذخیره‌شده
- نرخ پر و تخلیه
- شرایط اقلیمی
- الزامات محیط زیستی و ایمنی سایت
اشتباهات رایج در انتخاب تجهیزات
یکی از خطاهای متداول، انتخاب تجهیز صرفاً بر اساس قطر اتصال است. ظرفیت واقعی ونتینگ باید با شرایط عملیاتی تطبیق داشته باشد.
اشتباهات دیگر:
- بی‌توجهی به فشار تنظیمی PVRV
- استفاده از متریال نامناسب برای سیال خورنده
- نبود برنامه بازرسی و تمیزکاری
- نادیده گرفتن شرایط آب‌وهوایی
نتیجه‌گیری
تجهیزات ایمنی مخازن نفتی بخش جدایی‌ناپذیر از طراحی و بهره‌برداری ایمن در صنایع نفت، گاز و پتروشیمی هستند. انتخاب درست شیر تنفسی PVRV و دریچه Gauge Hatch باید بر اساس استاندارد، شرایط واقعی سایت و تجربه عملیاتی انجام شود. نگهداری منظم این تجهیزات به اندازه انتخاب اولیه اهمیت دارد و می‌تواند از توقف‌های ناخواسته و حوادث پرهزینه جلوگیری کند.
سوالات متداول
PVRV فشار مثبت و منفی داخل مخزن را کنترل کرده و از آسیب ناشی از افزایش فشار یا ایجاد خلأ جلوگیری می‌کند.
خیر. Gauge Hatch برای اندازه‌گیری و دسترسی عملیاتی استفاده می‌شود، در حالی که PVRV وظیفه کنترل فشار و ونتینگ را دارد
API 2000 یکی از مراجع اصلی برای انتخاب و طراحی سیستم‌های تنفسی مخازن است.
زیرا گرفتگی، خوردگی یا تنظیم نبودن تجهیزات می‌تواند عملکرد حفاظتی آنها را کاهش دهد.
